GENEL BİLGİ

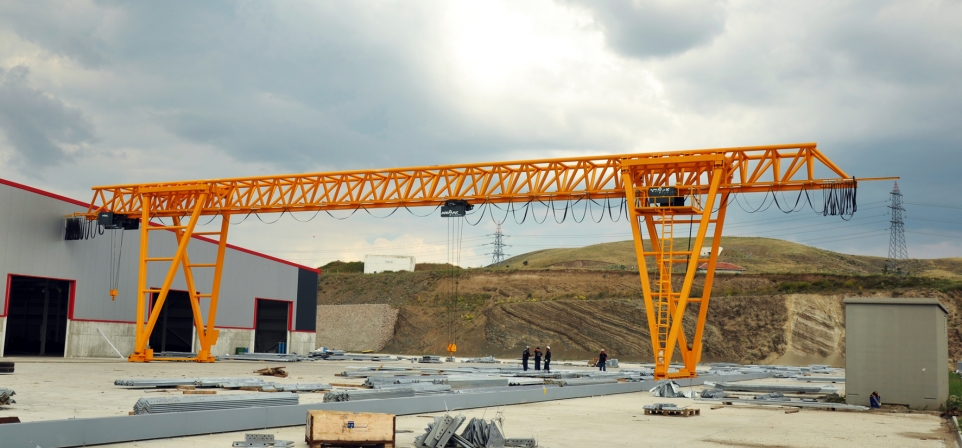

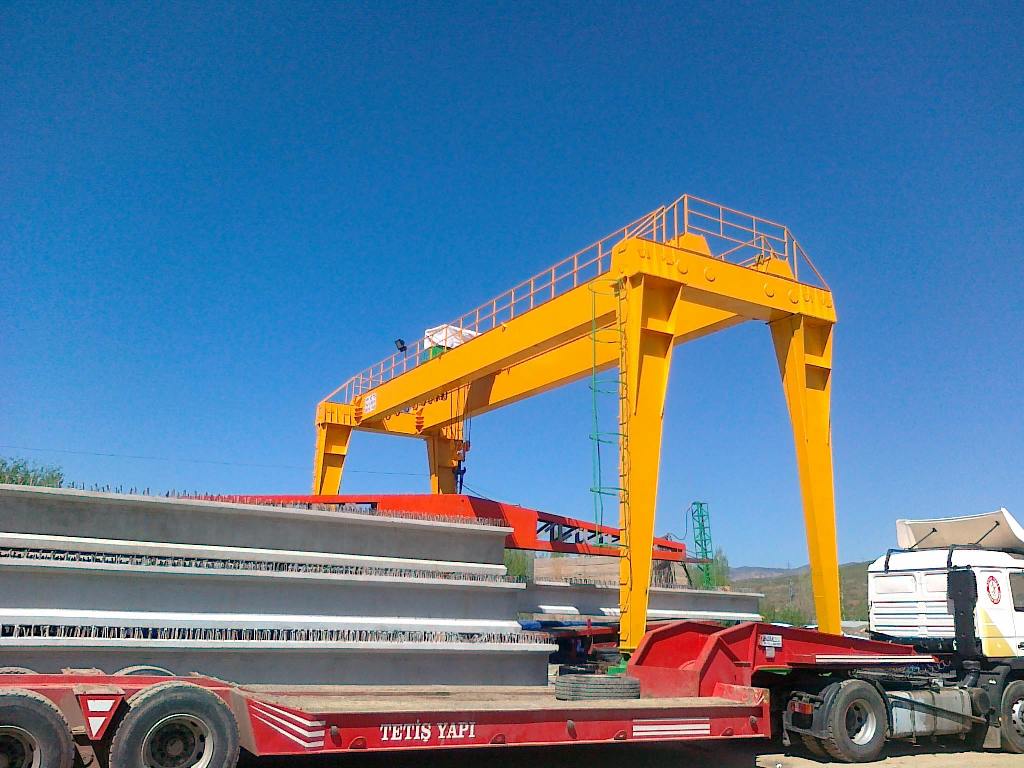

Genel kullanım alanları açık sahalar olan portal vinçler kapalı alanlarda, fabrika sahaları içerisinde de kullanılabilmektedir. Köprü kirişleri DIN 15018 standardına göre max. Yük altında en fazla 1/1000 sehim verecek şekilde dizayn edilir ve St37 malzemeden imal edilir. Köprü ana kaynakları tozaltı kaynak robotları ile kaynatılır. Kutu konstrüksiyon köprü kirişleri her 600 mm aralıklarla dalgakıranlar ve yan saclara boydan boya köşebent profillerle takviye edilir.
İstenilen renge göre endüstriyel ya da epoksi boya ile boyandıktan sonra kullanım yerinde müşterisine teslim edilir. Kablolu kumanda, uzaktan kumanda yada köprüye sabitlenmiş ve ya vinç arabası ile hareket eden operatör kabinleri ile kontrol edilebilirler. Müşteri isteğine göre tek ya da çift kirişli olarak imal edilebilirler.
Tek kiriş köprülü portal vinçler sadece bir I profilden yapılacağı gibi çelik kutu konstrüksiyondan da imal edilebilirler. Bunun yanı sıra kutu konstrüksiyonun altına kaynatılan I profille imal edilen konstrüksiyonlarda kullanılabilir. Genel kullanım alanları MERMER OCAKLARI, TERSANELER, DEMİR-ÇELİK ve İŞAAT sektörleridir.
MONORAY VİNÇLER
Monoray vinçler I profil ya da tek kiriş köprülü vinçler üzerinde dikey ve yatay eksenlerde çalışabilen askılı tip olarak bilinen vinçlerdir. 4 ya da 6 eksende çalışabilirler.
Max. 20 ton kapasiteye kadar imalatı bulunan monoray vinçler planet serisinin monoray modelidir. FEM 2m sınıfına kadar standart olarak üretilmektedir.
1/1, ½, ¼, yada 1/6 halat donanımlı olabilir. Küçük tonajlı sistemlerde genellikle seriliği ile tercih sebebi olurlar.
Standart monoray vinçler
Hemen her fabrikada bulunan basit I profiller altında ya da tek kiriş gezer vinçlerde makine grubu olarak çalıştırılabilirler. Genellikle seri hareket eden bu modeller gezer vinçlerin kurulumuna ve çalışmasına elverişli olmayan dar mekânlarda sıkça tercih edilirler.
Sistemin kaldırma grubunu planet model redüktörler oluşturur. Kullanılacak yerin ve yapılacak olana işlerin özelliklerine ve durumlarına göre dizayn edilebilir.
Döner şaryolu monoray vinçler
Vinç kurulacak alan yatay pozisyonda eksen değiştirecekse ve burası gezer vinç kurulumu ve kullanımı için uygun değilse bu yerlerde kavisli I profiller üzerinde çalışan döner şaryolu monoray vinçler kullanılabilir. Taşıyıcı I pudrelin dönüş dairesi en az 1500 mm radyusa sahip olmalıdır. Bu sistemde iki ayrı şaryo grubu bulunur. Kaldırma yüksekliğine bağlı olan tambur boyuna göre her iki şaryo grubuna da redüktör takılabilir. Şaryo grubundan birisi sabit bağlantılı diğeri ise eksenel rulman ile yataklanmış döner mafsallı şaryodur. Burada döner mafsallı şaryo köşelerde vincin rahat dönmesini sağlar.
Alçak tavan monoray vinçleri
Kaldırma yüksekliğinin önem arz ettiği monoray sistemlerde kullanılır. Tambur şaryo grubunun yan tarafına monte edilir, duruma göre diğer tarafa denge ağırlığı yapılabilir. Bu sistemler ile standart monoray vinçlere nazaran 500 mm’ye kadar kaldırma yüksekliğinde kazanılabilir.
ARABALI VİNÇLER
Çift kiriş köprülü tavan vinci yada portal vinçlerde kullanılan vinç arabalarıdır. Bugün hemen her fabrikada görmemiz mümkün olan arabalı vinçler sanayi dünyasının vazgeçilmez bir parçası olmuştur. tondan 150 ton kapasiteye kadar standart üretimi bulunan arabalı vinçler 6 eksende hareket kabiliyetine sahiptirler. İsteğe göre özel tasarımlarla proses vinçlerinin imalatı da mevcuttur. Kullanım yerleri, kapasiteleri ve özelliklerine göre FEM 3m sınıfına kadar üretimleri mevcut olup PLANET, YATAY ve ÇİFT KANCALI serileri vardır.
PLANET ARABALI VİNÇLER
Max. 25 ton kapasiteye kadar üretimi olan bu serinin kaldırma redüktörleri planettir. FEM 2m sınıfına kadar imalatı mevcuttur. Kaldırma yüksekliğinin önem arz ettiği ve düşük çatı yüksekliklerinin olduğu alanlarda kullanım ve kurulum kolaylığı sağlayan bu sistemler makine imalat ve demir çelik sektöründe sıkça kullanılan sistemlerdir. Bu seri köprü rayı üzerinden max. 450 mm yükseklik işgal ederek vinç sistemin kullanacağı mesafeyi düşürürler. Bu sistemlerde kaldırma redüktörü tambur içerisine yataklanır.
YATAY ARABALI VİNÇLER
Minimum 10 ton kapasiteden başlayarak istenilen tonajlarda üretimi gerçekleştirilen yatay serisi özellikle ağır şartların mevcut olduğu, gerektiğinde 7/24 çalışana sistemlerde kullanılır. Vinç özelliğinin önem arz ettiği sahalarda istenilen donanımlara göre imalatı gerçekleştirilen yatay serisi DEMİR-ÇELİK, HADDEHANE, TERSHANE, DÖKÜMHANE vb. ağır çalışma ortamlarında kullanım kolaylığı sağlayan yatay serisi yüksek kalitede mekanik donanıma sahiptirler. Ortam sıcaklıklarına göre gerektiğinde sistemine soğutucuların da akuble edildiği yatay serileri arızadan kaynaklanacak zaman kayıplarını ortadan kaldırmaktadır.
ÇİFT KANCALI VİNÇLER
Ağır şartlarda çalışan vinç sistemlerinde yerine göre düşük tonajdaki yükleri seri olarak kaldırma maksatlı kullanılan yardımcı kancalı sistemlerdir. Bu sistemlerde yardımcı kancalar tek başına hafif yükleri kaldırma kullanılacağı gibi ana kanca ile senkronize olarak çalışarak (ör. Dökümhanelerde) yükü beraber kaldırma ya da çevirmek maksatlı kullanılabilir. Genellikle yüksek kapasiteli vinçlerin birçoğunda küçük kapasiteli yardımcı kancalar yerine göre seriliği arttırmak ya da farklı maksatlar için tercih edilir.
